Термопара для газового котла — это термоэлектрический элемент, который при нагреве пламенем запальника вырабатывает постоянное напряжение от 20 до 50 мВ. Это напряжение подается на электромагнитный клапан подачи газа и удерживает его открытым. При неисправной термопаре клапан закрывается сразу после отпускания кнопки или рычага подачи, и котел не поддерживает пламя. Основной признак поломки — фитиль гаснет через несколько секунд после отпускания кнопки, даже если газ подается нормально, а запальник прогрет.

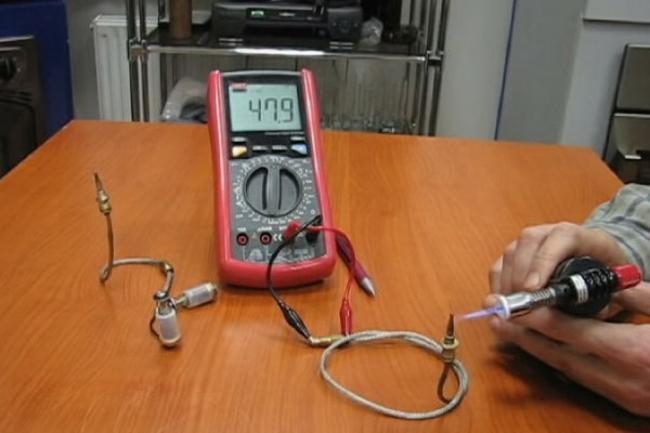

Чтобы убедиться в исправности или неисправности датчика температуры, необходимо выполнить проверку мультиметром (тестером). Для корректной проверки необходимо выбрать предел измерения в милливольтах (мВ). Этот метод позволяет точно определить, вырабатывает ли датчик достаточное напряжение для удержания электромагнитного клапана в открытом состоянии. Как проводить проверку:
Исправный термоэлектрический датчик при нагреве пламенем должна выдавать напряжение в пределах 20–35 мВ. Если при проверке показывает напряжение ниже 15–20 мВ, это указывает на то, что термоэлемент не способен сформировать необходимый термо-ЭДС для клапана. В таком случае газовый котел будет тухнуть сразу после отпускания кнопки подачи газа или через короткое время после розжига. Полное отсутствие напряжения указывает на обрыв внутри датчика или разрушение термоспая. Восстановлению такие элементы не подлежат, единственное решение — полная замена детали.
Перед началом работы обязательно перекройте газовый кран, идущий к котлу. Убедитесь, что пламени в запальнике нет. Если у вас энергозависимая модель, отключите вилку из розетки.
Далее снимите переднюю панель или откройте доступ к узлу запальника. Найдите температурный датчик: его кончик расположен в язычке пламени, а медная трубка уходит к газовому клапану. Сам элемент фиксируется винтом или зажимом, а второй конец (резьбовой наконечник) вкручен в газовый клапан.
Аккуратно выкрутите резьбовое соединение термопары из газового клапана с помощью гаечного ключа. Делайте это плавно, без рывков, чтобы не сорвать резьбу. После этого открутите винт или ослабьте держатель, фиксирующий термопару возле запальника, и выньте ее полностью.

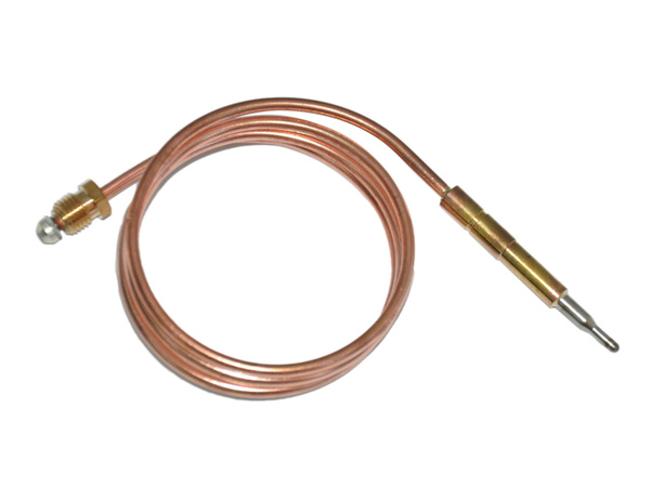

Возьмите новый температурный датчик. Обязательно убедитесь, что элемент соответствует модели котла: совпадает длина, тип крепления и резьбовое соединение. Устанавливайте термопару так же, как стояла старая: кончик датчика должен находиться в центре язычка пламени запальника. Если он будет слишком высоко или низко, термо-ЭДС будет ниже нормы, и котел продолжит тухнуть.
Закрепите кончик термопары винтом или зажимом. Затем аккуратно вкрутите резьбовой наконечник в гнездо газового клапана и подтяните ключом. Усилие должно быть умеренным: перетяжка повреждает резьбу, недотяжка приведет к плохому контакту.
После установки включите газ и попробуйте запустить котел. Зажгите запальник, удерживайте кнопку подачи газа 20–30 секунд, пока термопара не прогреется, и отпустите ее. Если запальник остается гореть, значит новая термопара работает исправно и замена прошла успешно. Если после замены элемент тухнет, может быть три причины: новый температурный датчик неисправен, неправильно установлен (кончик вне зоны пламени) или модель детали не соответствует котлу.
