Двухступенчатый компрессор – это оборудование для сжатия воздуха или газа, которое применяют в промышленности, автосервисах, на строительных площадках и там, где требуется стабильное давление рабочей среды. Например, для питания пневмоинструмента, в технологических линиях или системах охлаждения. От одноступенчатых моделей двухступенчатые отличаются принципом работы – последовательное сжатие газа в двух цилиндрах позволяет достигать более высокого напора при меньшем нагреве среды и повышенной энергоэффективности.
Потребителей нередко интересует как работает двухступенчатый компрессор. В конструкции агрегата два цилиндра – низкого давления с большим диаметром и высокого давления с меньшим диаметром. Такое соотношение объемов позволяет распределить нагрузку, обеспечив плавное нагнетание воздуха. В каждом цилиндре размещен поршень, совершающий возвратно‑поступательные движения, которые преобразуются через шатунно‑кривошипный механизм. Он связывает поршни с коленчатым валом и передает усилие от привода, синхронизируя работу обеих ступеней.
Впускные и выпускные клапаны дозируют подачу газа. Они открываются и закрываются из-за перепада нагрузки, обеспечивая последовательность тактов всасывания и нагнетания.
Ресивер служит накопителем сжатого газа, одновременно он сглаживает пульсации давления, возникающие из‑за цикличной работы поршней. При этом система управления контролирует параметры работы агрегата (давление, температуру и обороты привода) и при необходимости корректирует режим или подает сигнал при отклонениях.

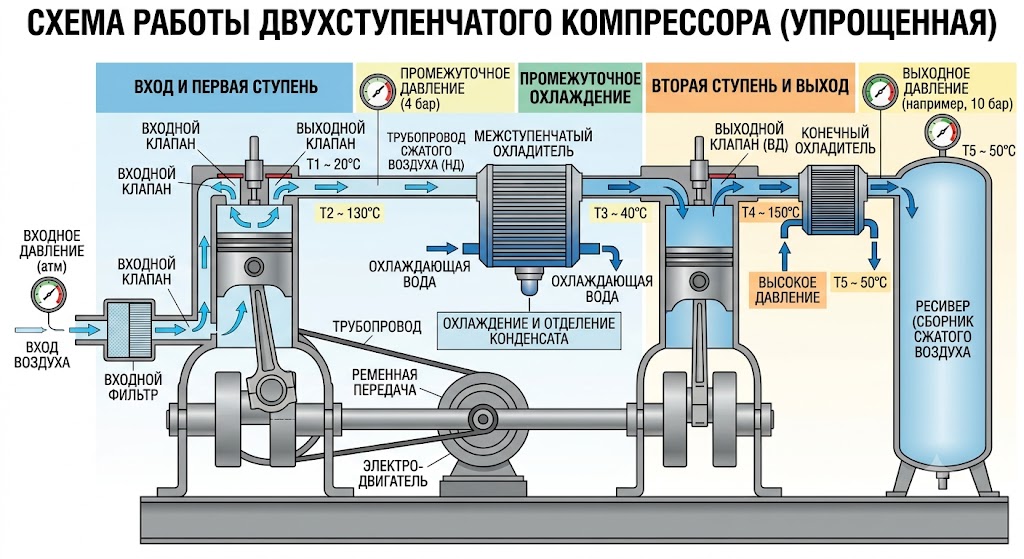

Схема работы двухступенчатого компрессора включает межступенчатый охладитель (промежуточный теплообменник), который устанавливают между первой и второй ступенями. Он отвечает за снижение температуры газа после начального сжатия: его температура может подниматься до 140-180 °C, что увеличивает объем среды, ухудшая условия для дальнейшего сжатия, а также ускоряет износ деталей.
Проходя через охладитель, газ отдает тепло охлаждающей среде (чаще всего – воздуху или воде) и остывает до 40-60 °C. Снижение температуры приводит к уменьшению удельного объема газа и росту его плотности, поэтому во второй ступени можно сжать меньший объем среды до нужного напора, затратив меньше энергии. Одновременно падает тепловая нагрузка на цилиндр высокого давления, клапаны, поршневую группу второй ступени: детали меньше перегреваются, снижается риск термических деформаций и ускоренного износа уплотнений. Промежуточное охлаждение увеличивает ресурс узлов компрессора, снижая энергозатраты на сжатие по сравнению с одноступенчатой моделью при тех же выходных параметрах.
Тип привода задает мощность, автономность, требования к инфраструктуре, условия эксплуатации, поэтому его подбирают под конкретную производственную задачу. Двухступенчатые компрессоры оснащают разными типами привода:
Двухступенчатые компрессоры различаются по принципу действия. Винтовые модели обеспечивают стабильную подачу воздуха при продолжительной работе, выдерживают непрерывный режим эксплуатации. Центробежные установки рассчитаны на масштабные технологические процессы, подходят для крупных производств с большими объемами газа.
Поршневые из‑за циклического характера подачи сжатого воздуха дают пульсации давления, которые сглаживают ресиверами. Агрегаты подходят для режимов с периодическими включениями или для решения задач, где критично высокое давление, а не ровная подача.
