Как выбрать перепускной клапан

Перепускной клапан используется для автоматического ограничения давления в системе и защиты оборудования от перегрузок. Он открывается при достижении заданного значения и перенаправляет часть рабочей среды - жидкости или газа - в обратную линию, резервуар либо в обходной контур. Неправильный подбор приводит к нестабильной работе, перегреву насоса, кавитации или аварийному росту давления. Поэтому выбор должен основываться не на условном диаметре, а на расчетных параметрах системы и режиме эксплуатации.

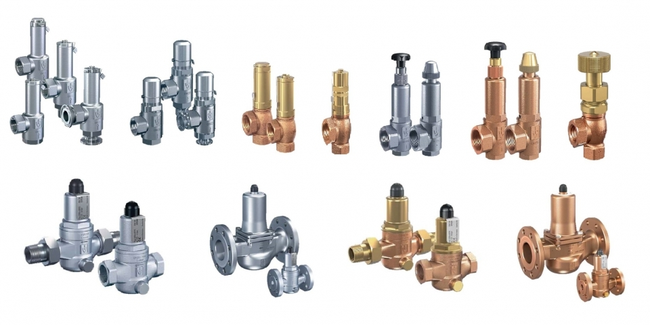

Как выбрать перепускной клапан

Определите рабочие параметры системы

Первый этап - фиксация исходных данных:

• максимальное и номинальное давление;
• рабочая температура;
• тип среды (вода, масло, пар, агрессивные жидкости);
• требуемая пропускная способность.

Клапан должен иметь диапазон настройки, перекрывающий рабочее давление, но при этом не работать постоянно в пограничной зоне. Если фактическое давление близко к верхнему пределу настройки, механизм будет часто открываться, что ускоряет износ седла и пружины.

Рассчитайте пропускную способность

Недостаточная пропускная способность приведет к тому, что избыточное давление не будет сбрасываться в полном объеме. Избыточная — создаст нестабильность и резкие колебания давления.

Расчет выполняется по расходу насоса или максимальному притоку среды в аварийном режиме. Важно учитывать:

• плотность и вязкость рабочей среды;
• перепад давления на входе и выходе;
• допустимую скорость потока.

Для гидравлических систем ориентируются на производительность насоса; для паровых и газовых — на массовый расход и коэффициенты сжимаемости.

Выберите тип конструкции

Существует несколько конструктивных решений:

• пружинные - универсальны и применяются в большинстве промышленных систем;
• пилотные - обеспечивают более точную настройку и стабильность при высоких расходах;
• мембранные - используются при работе с агрессивными или загрязненными средами.

Если система чувствительна к точности давления (например, гидравлические прессы или теплообменное оборудование), предпочтение отдают пилотным моделям. В простых контурах циркуляции достаточно пружинного исполнения.

Учитывайте материал корпуса и уплотнений

Материал выбирается исходя из среды и температуры:

• латунь - для воды и неагрессивных жидкостей;
• углеродистая сталь - для стандартных промышленных задач;
• нержавеющая сталь - при повышенной влажности, химически активной среде или высоких температурах.

Уплотнения должны сохранять эластичность при рабочем диапазоне температур. Для масел применяют NBR, для высоких температур — FKM или PTFE.

Проверьте способ регулировки и обслуживания

Клапан может иметь:

• ручную регулировку с фиксирующей гайкой;
• заводскую калибровку без возможности изменения;
• внешнюю настройку под нагрузкой.

Для объектов с переменными режимами предпочтительна модель с возможностью точной регулировки. Важно предусмотреть доступ для технического обслуживания: загрязнение седла снижает герметичность и вызывает «подтекание» при закрытом положении.

Учтите схему установки

Монтаж влияет на корректность работы. Следует обеспечить:

• отсутствие гидравлических ударов;
• минимальное сопротивление на линии сброса;
• правильное направление потока согласно маркировке.

При установке вблизи насоса важно исключить резонансные колебания давления. В ряде случаев требуется демпфирование или установка дополнительного обратного клапана.

Проверьте нормативные требования

Для систем отопления, водоснабжения или промышленной безопасности могут действовать стандарты и регламенты. Клапан должен иметь соответствующие сертификаты, особенно если оборудование относится к категории повышенной опасности.
